번다운차트

[정의] Agile 프로젝트기반 조직에서 점수(Story Point)를 산정하여 Sprint 계획대비 현재진행을 파악할 수 있는 차트 스토리포인트(Story Point) 산정, Sprint 진척률 가시화 ----- Burn down(소멸차트) 상세설명 기울기를 통하여 작업수행 속도 판단 Story Point 산정 및 담당 업무할당에 너무 많은 시간이 소요되면 진척에 역효과 발생. 적절한 이해관계자 들간의 범위 및 일정조율 중요.

Burn-dwon Chart, Burn-up Chart, 기능 차트

토픽 이름	번다운차트(Burn down)
분류	PM > Agile > 번다운차트
키워드(암기)	번업차트, 스토리포인트(Story Point), Sprint 진척률 가시화
암기법(해당경우)	번쓰 (번다운/스토리포인트/스프린트)



기출문제

번호	문제	회차
1	Burn-down chart와 EVM를 비교하시오.	합숙.2014.7.26.1교시.3
2	11. Burn down chart에 대하여 설명하시오.	모의.2011.01.1교시.11
3	Agile 프로세스가 국내에 많이 도입이 되고 있다. 프로젝트 관리자로서, 프로젝트마다 개별 개발방법론과 프로세스의 테일러링이 필요하다. 다음 질문에 대해 설명하시오. 가. SW의 획득가치기법인 EVM과 Burn Down Chart를 비교하시오. 나. 린 프로세스를 정의하고 7개 원칙에 대해 5가지 이상 설명하시오. 다. Kanban과 린 프로세스를 비교하시오.	2016.01.27(수) 5일차 2교시 7번. 108회 대비
4	Burn-down chart와 EVM를 비교하시오.	2014.07.28(월) 3일차 1교시 3번. 104회 대비



I. Scrum의 Sprint 일정관리 도구, 번다운차트 개요.(서론)

- Agile 프로젝트기반 조직에서 점수(Story Point)를 산정하여 Sprint 계획대비 현재진행을 파악할 수 있는 차트

- 스토리포인트(Story Point) 산정, Sprint 진척률 가시화



II. 개념도(구성도) 및 기술요소

가. Burn down(소멸차트) 개념도

- 점수(User Point)를 지정하여 Sprint 기간에 계획대비 완료한 현재의 진행을 가시화

나. Burn down(소멸차트) 상세설명

구분	설명
가로축	시간 축으로 스프린트 반복 주기 날짜수
세로축	완료된 작업의 추정 일수(스토리 포인트로 표현)
계획 그래프	처음 계획을 세웠을 때 날짜로 남은 작업량 표현
실제 그래프	작업을 수행하면서 실제로 남은 작업량

- 기울기를 통하여 작업수행 속도 판단

- Story Point 산정 및 담당 업무할당에 너무 많은 시간이 소요되면 진척에 역효과 발생. 적절한 이해관계자들간의 범위 및 일정조율 중요.

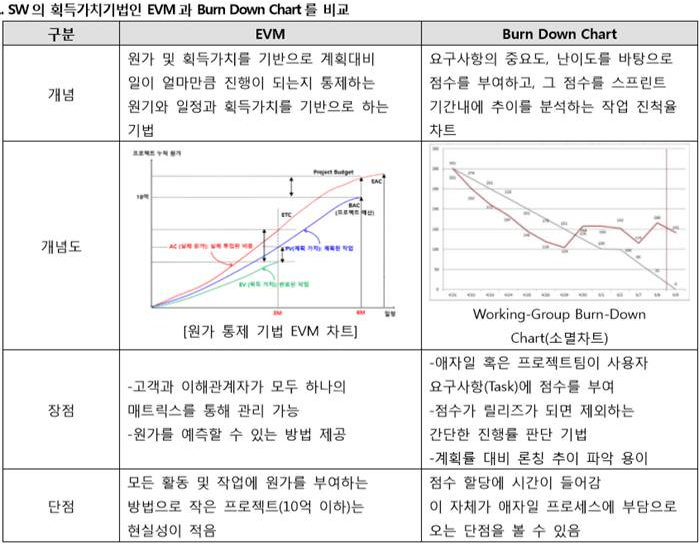

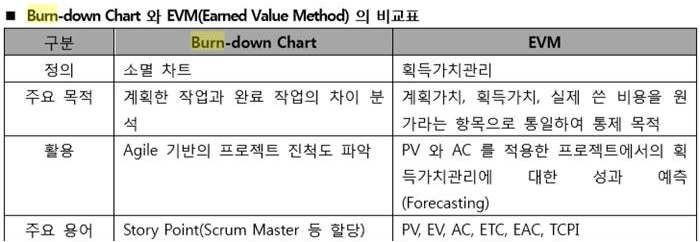

III. Burn-Down Chart와 EVM의 비교

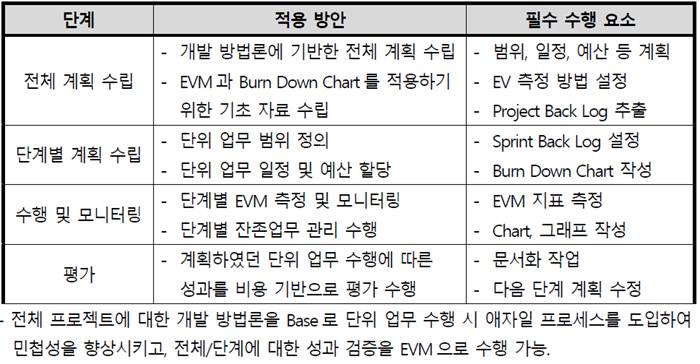

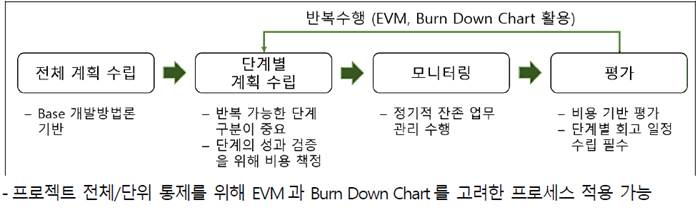

[참고] EVM과 Burn Down Chart 프로젝트 적용 방안
