I. Cache 일관성 유지 프로토콜, MESI 프로토콜의 개요

가. MESI 프로토콜의 정의

- 멀티 프로세서 시스템에서 Cache 일관성 유지 위해 메모리가 가질 수 있는 네 가지의 상태 정의한 Cache 일관성 유지 프로토콜

나. MESI 프로토콜의 특징

- 프로세서가 Cache 데이터 변경해도 주기억장치의 내용은 갱신되지 않음.

- 변경된 Cache의 스누피 제어기가 변경 사실을 다른 스누피 제어기들에게 통보함.



II. MESI 프로토콜의 상태 전이도 및 설명

 가. MESI 프로토콜의 상태 전이도

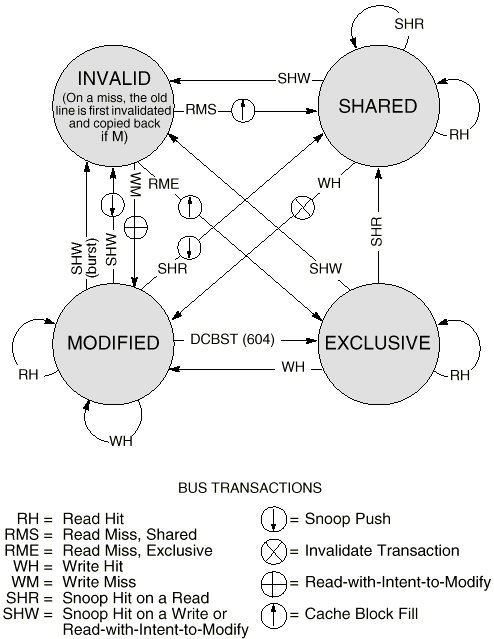

- 실선은 프로세스 동작에 의한 전이, 점선은 다른 캐시 변화에 따른 전이



나. MESI 프로토콜 전이 상태와 전이 동작 설명

- 스누핑(Snooping): 주소 버스를 항상 감시하여 캐시 상 메모리에 대한 접근 여부 감시하는 구조. 다른 캐시에서 쓰기 발생 시 캐시 컨트롤러에 의해 자신의 캐시에 있는 복사본을 무효화시킴.

- Cache 일관성 유지 위한 MESI 프로토콜

Cache block 상태	의미
수정 (Modified)	캐시 내의 라인이 수정되었으며 (주기억장치와 상이), 그 라인은 이 캐시에만 있다.
배타 (Exclusive)	캐시 내의 라인은 주기억장치에 있는 것과 동일하며, 다른 캐시에는 존재하지 않는다.
공유 (Shared)	캐시 내의 라인은 주기억장치에 있는 것과 동일하며, 다른 캐시에도 있을 수 있다.
무효 (Invalid)	캐시 내의 라인은 유효한 데이터를 포함하고 있지 않다.



III. Write-through, Write-back 일관성 유지 프로토콜의 비교

Write-through 일관성 유지 프로토콜	Write-back 일관성 유지 프로토콜
- 프로세서가 캐시 데이터 수정 시 동시에 주기억 장치도 갱신 - 주기억장치에 대한 쓰기 동작의 주소가 자신의 캐시에 있는지 검사 - 검사해서 있으면 해당 블록 무효화	- 프로세서가 캐시 데이터를 수정해도 주기억장치 내용은 갱신되지 않음. - 변경된 캐시의 스누피 제어기가 변경 사실을 다른 스누피 제어기들에게 통보 - 무효화 신호, 무효화 사이클 사용
