HA(High Availability)

상

HA(High Availability)

[정의] 복수의시스템을하나의 cluster 묶어시스템장애발생시서비스무중단을위해다른시스템으로서비스를 fail-over하는기술및환경 [유형] hot standby(장애시에만백업시스템접근), mutual takeover(다른시스템장애시 2개의업무수행), concurrent access(업무나누어병렬처리, 전체시스템 active)

토픽 이름 (상)	HA(High Availability)
분류	CA > 고가용성 > FTS
키워드(암기)	Heart-beat, Hot Standby, Mutual Takeover, Concurrent Access
암기법(해당경우)



기출문제

번호	문제	회차
1	고가용(High Availability)시스템의 구성유형	모의_2012.12 응용 3교시
2	4. 업무 연속성 보장을 위한 장애방지 시스템(Fault Tolerant)과 고가용성 시스템(High Availability)을 설명하고 이를 비교하시오.	모의_2012.01 응용 3교시



I. 비즈니스 연속성과 가용성을 극대화 시켜주는 필수전략 , HA의 개요

가. HA(High Availability)의 정의

- 두 대 이상의 시스템을 하나의 클러스터로 묶어, 한 시스템 장애시 최소한의 서비스 중단을 위해 클러스터 내의 다른 시스템에 신속하게 서비스를 Fail-Over하여 업무 연속성 유지 위한 메커니즘

나. HA의 필요성

가용성	서비스 다운타임을 최소화하여 가용성 극대화
연속성	고가용성으로 기업의 비즈니스 연속성 (BIZ. Continuity) 확보
신뢰성	고객에게 지속적인 서비스 유지로 기업의 신뢰도 및 이미지 향상

다. HA를 위한 요구사항

RAS	Reliability, Availability, Serviceability
Dynamic Configuration And Upgrade	유지보수 및 환경 변화에 유연한 대응을 위해 동적 설정 및 업그레이드 기능
Disaster Recovery	장애 발생 후 복구 기능
Single System Image	가상화를 통해 사용자에게 추상화 제공
TCO	Total Cost of Ownership, 저렴한 소유 비용



II. HA의 개념도 및 구성유형

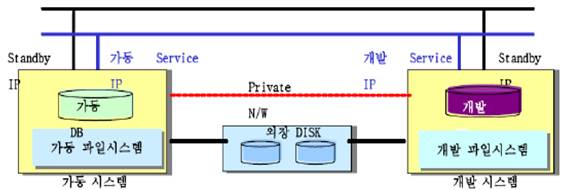

1. HA의 개념도

- HA구성에 참여하는 각 시스템은 2개 이상의 N/W카드를 가지면서 N/W를 통해 Heart-beat라는 신호 이용하여상호간의 장애 및 생사여부 감시

나. HA의 구성유형

구성유형	내용
Hot Standby	- 가동시스템과 평상시 대기상태 또는 개발시스템으로 운영되는 백업시스템으로 구성 - 평상시 백업시스템을 구성하여 대기상태를 유지하다가 장애 발생시 자원을 Take-over - 외장 디스크는 가동 시스템에서만 접근 가능하고, 장애 시에만 백업 시스템에서 접근 가능
Mutual Takeover	2개 시스템이 각각의 고유한 가동 업무 서비스를 수행하다가 한 서버에 장애가 발생하면 상대 시스템의 자원을 Failover 하여 동시에 2개의 업무를 수행하는 방식 장애 발생 시 Failover 에 대비해 각 시스템 2개의 업무를 동시에 서비스할 수 있는 시스템 용량을 갖추도록 고려해야 함 각 서버가 별개의 서비스 수행중인 상태에서 특정 서비스에 문제시 해당 서비스를 타 서버로 Take-over 외장 디스크는 해당 시스템에서만 접근 가능함
Concurrent Access	여러 개의 시스템이 동시에 업무를 나누어 병렬 처리하는 방식으로 HA 에 참여하는 시스템 전체가 Active 한 상태로 업무를 수행함 한 시스템에 장애가 발생하여도 다른 시스템으로 Failover 하지 않고 가용성을 보장함

- 비즈니스 요구사항과 비용, 유지보수, 사후 관리 방식에 따라 효율적인 시스템 선택 필요



III. HA와 FTS(Fault Tolerant System) 비교

항목	HA	FTS
Failure Time	30~300초	0초
Concurrent 유지보수	불필요	필수
동일성능가격	2배이상	10~20배
응용프로그램	대부분 범용제품 활용가능	제한적임
운영체계	범용OS	전용OS
사용하드웨어	범용 하드웨어	전용 하드웨어
