ISO/IEC/IEEE 42010

상

ISO/IEC/IEEE 42010 (구 버전 IEEE1471)

[정의] 시스템, 소프트웨어 및 엔터프라이즈 아키텍처 설명에 대한 요구 사항/표준 용어 정의 [구성요소] System of Interest, Architecture, Stakeholder, Architecture Description, Concern, Architecture Viewpoint(where), Architecture View(what), model Kind, Architecture model, Architecture Rationale, Correspondence, Correspondence Rule

토픽 이름 (중)	ISO/IEC/IEEE 42010(구 IEEE 1471)
분류	SW > SW Architecture > ISO/IEC/IEEE 42010(구 IEEE 1471)
키워드(암기)	System of Interest, Stakeholder, Concerns, Architectural ViewPoint, Model Kind, Architecture, Architecture description, Architecture View, Architecture Model, Architecture Rationale, Correspondence Rule, Correspondence
암기법(해당경우)



기출문제

번호	문제	회차
1	3. IEEE 1471에 대하여 설명하시오.	98_시스템응용_1
2	아키텍처 표준인 IEEE1471에 대해서 설명하시오	합숙_2012.02_공통_2일차
3	1. IEEE1471 에 대해 설명하시오.	모의_2015.12_응용_1교시
4	아키텍처 표준인 IEEE1471을 설명하고, 소프트웨어 아키텍처의 단계별 산출물과 아키텍처 스타일을 설명하시오.	모의_2009.01_관리_3교시



I. SA가 표현해야 하는 내용, 관계정의 표준 프레임워크 ISO/IEC/IEEE 42010(IEEE 1471)의 개요

가. ISO/IEC/IEEE 42010(IEEE 1471)

- 시스템, 소프트웨어 및 엔터프라이즈 아키텍처 설명에 대한 요구 사항/표준 용어 정의

- (목적) 아키텍처를 표현, 전달, 검토하기 위한 개념 제시하고, 아키텍처 설명, 아키텍처 프레임워크 및 아키텍처 설명 언어에 적용되는 요구 사항 지정함으로써 아키텍처 설명의 실무를 표준화



나. ISO/IEC/IEEE 42010(IEEE 1471)의 중요성

중요성	설명
표준화	- 아키텍처와 관련된 용어 및 개념의 통일
중립성	- 모델링언어, 방법론 제시 않음, 개발 상위 레벨에서의 SA의 표현
유연성	- 다양한 규모의 시스템 구축 시 적용 가능
의사소통	- 요구사항/설계의 차이를 개선, 이해관계자 관점에서의 표현



II. . SW 아키텍처 프레임워크 모델 및 구성요소

가. SW 아키텍처 프레임워크 (ISO/IEC/IEEE 42010가 최종, IEEE 1471 개념적) 모델

프레임워크	내용
IEEE 42010	- 시스템 및 SW엔지니어링 아키텍처기술(Description) 관련된 용어와 개념을 정의한 국제표준, IEEE 1471이 IEEE 42010으로 통합
IEEE 1471	- SW 집약적인 시스템에서 아키텍처가 표현해야 하는 내용 및 이들 간의 관계를 제공하는 아키텍처를 기술하기 위한 표준

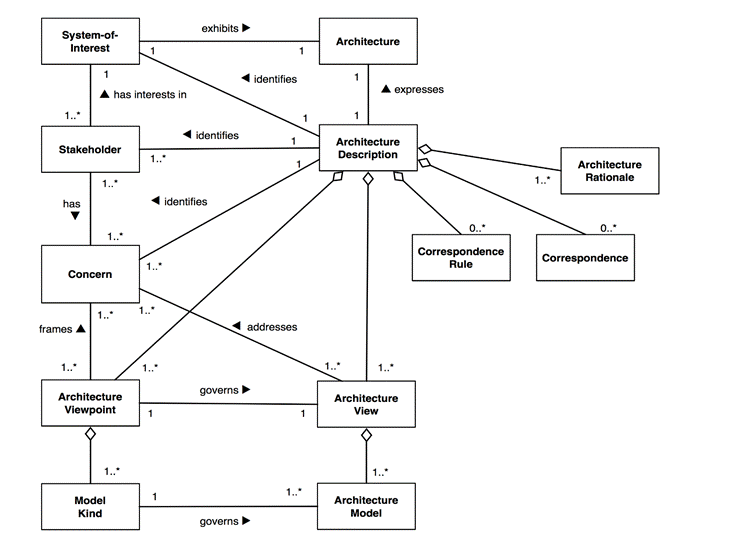

나. SW 아키텍처 프레임워크(ISO/IEC/IEEE 42010) 구성요소

분류	구성요소	설명
식별	System of Interest (대상 시스템)	- 각 어플리케이션들, 서브 시스템들, 시스템의 집합, 제품라인, 제품 군 등의 구현체
	Stakeholder (이해관계자)	- <system> individual, team, organization, or classes thereof, having an interest in a system - 한 명 이상의 System에 대한 이해 당사자로 각자 다른 System에 대한 Concern을 가지고 있는 개인, 기관 등
	Concerns (관심사)	- <system> interest in a system relevant to one or more of its stakeholders - 하나 또는 다수의 이해관계자들과 관련 있는 시스템에서의 관심사항 - System의 성능, 유연성, 보안, 분배, 진화 등을 포함한 한 명 이상의 Stakeholder들에게 중요한 System의 개발이나 운영 등 측면
표현	Model Kind (모델형)	- conventions for a type of modeling - 모델링 하는 타입에 대한 방식 - system의 특성 속성에 대한 concern에 대해 기술하기 위한 방식
	Architecture (아키텍처)	- <system> fundamental cencepts or properties of a system in its environment embodied in its elements, relationships, and in the principles of its design and evolution - <시스템> 환경에서 시스템의 기본 개념 또는 속성
	Architecture description (아키텍처 기술)	- work product used to express an architecture - architecture 표현에 사용되는 방법 - architecture가 기록되는 방법
AD의 파트	Architectural ViewPoint (아키텍처 View 관점)	- work product establishing the conventions for the construction, interpretation and use of architecture views to frame specific system - 특정 시스템의 관심사항을 만들기 위해 아키텍처 뷰의 구성, 해석, 사용에 대한 규칙을 정립한 work product - Architecture View를 구성하기 위한 규칙을 정의하는 패턴이나 템플릿
	Architecture View (뷰)	- work product expressing the architecture of a system from the perspective of specific system concerns - 특정 System의 관심 있는 부분(concerns, interest)의 관점에서 system의 architecture를 표현한 work product
	Architecture Model (모델)	- 특정 시스템의 관심사항 작성을 위한 이해관계자들이 가지는 생각이나 견해로부터 시스템을 표현
	Architecture Rationale (결정 근거)	- 선택되어 설계된 아키텍처에 대한 논리적 근거
	Correspondence Rule (대응 관계의 규제)	- architecture view들간의 대응 규칙
	Correspondence (대응관계)	- stakeholder의 관심에 따른 대응 관계
