연관관계, 의존관계, 일반화(Generalization), 실체화(Realization)
중 | UML의 관계(Relationship) | 의존관계, 연관관계, 일반화(Generalization), 실체화(Realization) | 연의GR |
토픽 이름(상) | 관계(Relationship) |
분류 | 소프트웨어 >UML> Usecase diagram |
키워드(암기) | 연관관계, 의존관계, 일반화(Generalization), 실체화(Realization) |
암기법(해당경우) | 연의 GR |
기출문제
번호 | 문제 | 회차 |
1 | 6.아래 시나리오를 기반으로 고객과 점주가 사용하는 주문 시스템에 대한 Use Case Diagram을 작성하시오 가. 고객은 주문 시스템을 통해 가격을 조회하고 주문할 수 있다. 나. 고객은 주문 시스템을 통해 주문 상태를 확인하고 주문을 취소할 수 있다. 다. 점주는 주문 시스템을 통해 주문 활동을 모니터링하고 창고를 관리할 수 있다. 라. 회계 시스템은 주문 시스템과 연동하여 주문이나 취소 처리할 수 있다. | 122관3 |
2 | 6. UML(Unified Modeling Language)에서 사용하는 행위 다이어그램(behavior diagram) 인 액티비티 다이어그램(activity diagram), 스테이트 다이어그램(state diagram), 그리고 유스케이스 다이어그램(use-case diagram)에 대하여 설명한 후, 레스토랑에서 일어나는 상황을 고객, 웨이터, 요리사, 그리고 계산대 직원을 고려하여 유스케이스 다이어그램으로 표현하시오. | 93회_관리_3교시 |
4 | 3. 객체지향 모델의 표현 방법인 UML(Unified Modeling Language)을 사용하여 "수강신청 처리"에 대한 시스템을 설계하시오. 반드시 유스케이스 다이어그램(use-case diagram), 시퀀스 다이어그램(sequence diagram), 클래스 다이어그램(class diagram), 액티비티 다이어그램(activity diagram)을 작성하고, 필요시 다른 diagram을 추가 작성하시오. |
86_관리_3 |
5 | 1. 시스템이 제공하고 있는 기능 및 그와 관련된 외부요소를 사용자의 관점에서 표현하는 유스케이스 다이어그램에 대하여 아래의 물음에 답하시오. 가. 유스케이스 다이어그램에 대한 설명 나. 예제의 요구사항에 대하여 유스케이스 다이어그램으로 작성 |
모의_2018.12_관리_3 |
6 | 1. 유스케이스 다이어그램(usecase diagram)에 대하여 설명하시오 | 모의_2018.07_관리_1 |

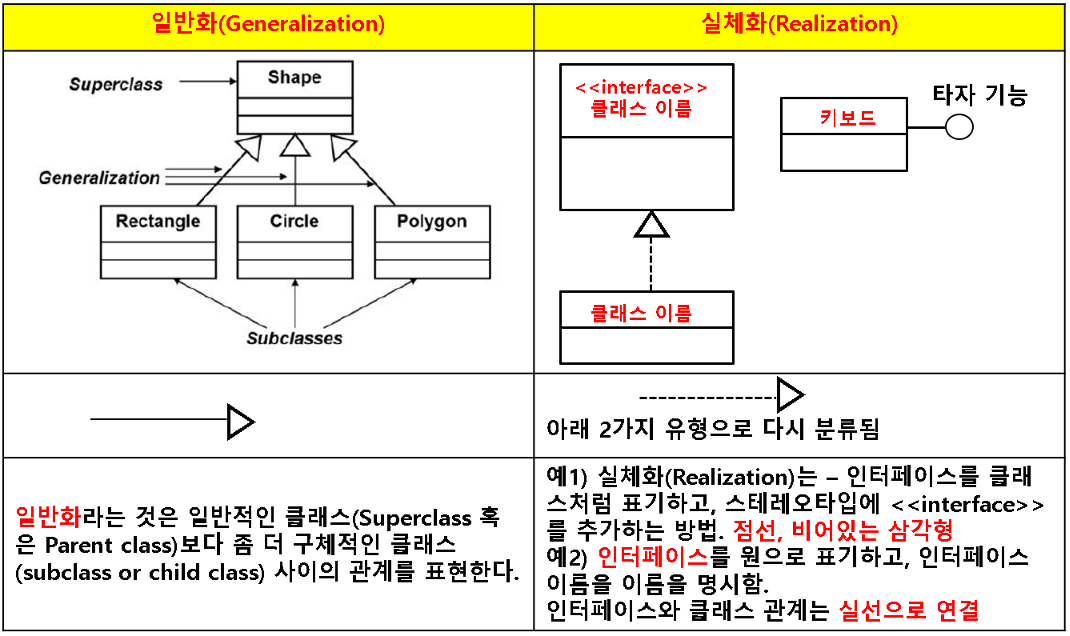

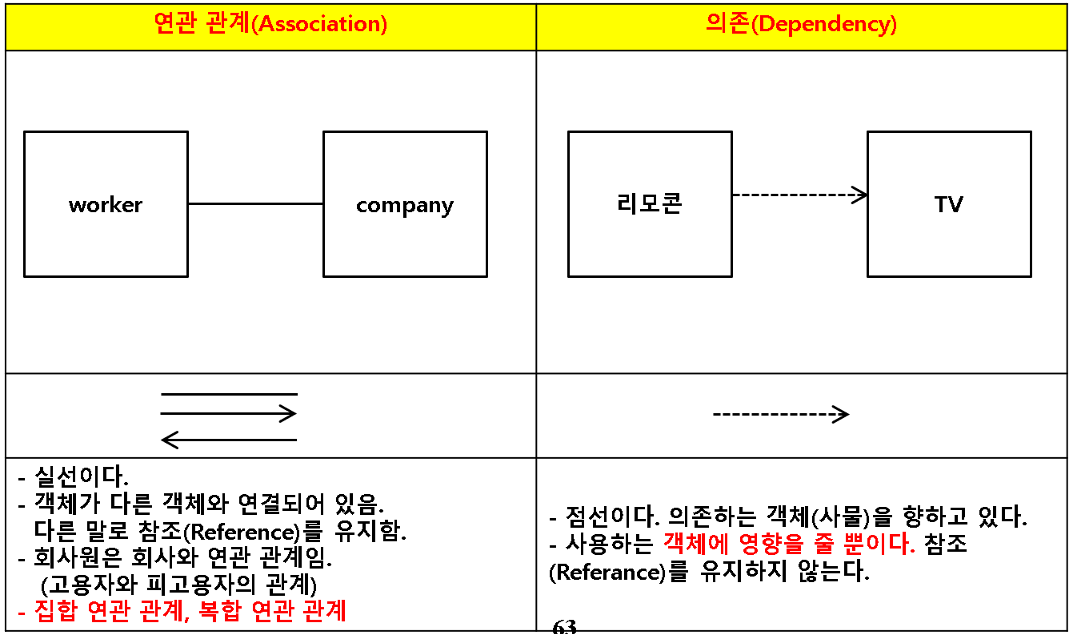

I. UML의 관계(Relationship) – ‘연의 GR’ 이라고 암기한다. ★
- UML에는 4개의 관계가 있다. 연관관계, 의존관계, 일반화(Generalization), 실체화(Realization) 이다.
